DIAGRAMA DE BLOQUES

¿Qué representan los diagramas de bloques?

Un diagrama de bloques representa la estructura de un sistema de acuerdo a la función de cada una de sus partes. No representará su aspecto físico ni su funcionamiento.

Un diagrama de bloques debe incluir a cada una de las partes del sistema (cada parte puede ser en realidad un conjunto de partes que agrupamos porque consideramos que juntas cumplen una función)

Por ejemplo si queremos representar mediante un diagrama de bloques a un automóvil podemos individualizar las siguientes partes:

• Carrocería
• Motor
• Transmisión
• Ruedas
• Conductor
• Dirección

La ventaja de identificar esas partes es que permite analizar al sistema en forma muy simplificada.

Como las partes las identificamos por su función puede ocurrir que más de una función estén contenidas dentro de una misma pieza; en ese caso es posible separar las funciones en mas de un bloque aunque físicamente sea imposible.

Todos sabemos que el motor está compuesto por muchísimas partes pero podemos agruparlas ya que en conjunto cumplen la función demover el automóvil (de ahí su nombre)

En general no estamos acostumbrados a considerar al conductor como parte del automóvil pero si queremos analizar porque un automóvil se comporta de determinada manera es indispensable considerar al conductor.

¿Cómo elaborar los diagramas de bloques?

Los bloques:

Una vez identificadas las diferentes partes se representa a cada parte mediante un bloque que dibujamos con un rectángulo en cuyo interior ponemos el nombre que lo identifica.

Todas las partes de interés deben estar sólo una vez.

El orden en que se distribuyan los bloques en la hoja no tiene importancia; se los distribuye tratando de que queden prolijos para facilitar su análisis.

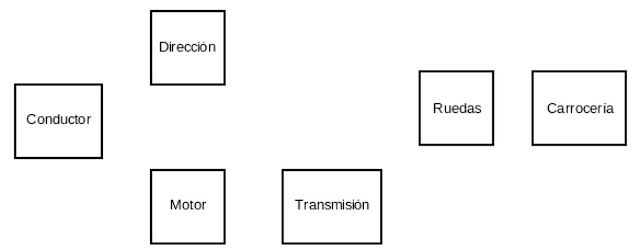

Para el ejemplo:

Los flujos:

Luego de identificar los bloques debemos vincularlos.

Para ello debemos pensar en que flujos se transfieren las distintas partes entre si y los representaremos mediante flechas.

Los flujos son aquellas cosas que intervienen en el sistema pero que no forman parte del mismo.

Por ejemplo podemos considerar las órdenes que imparte el conductor o la fuerza que ejerce el motor.

Los flujos pueden ser de tres tipos y cada uno se representa con un tipo de flecha diferente:

De ese modo podemos completar al diagrama del automóvil de la siguiente forma:

¿Qué se debe incluir y qué no?

No podemos encontrar un método que sirva de receta. Cuando elaboremos un diagrama de bloques debemos tener en cuenta que es lo que se desea analizar. Para el ejemplo puede observarse que no se han incluido los frenos. Si lo que se deseaba era usar el diagrama para explicarle a una persona como y porque se deben realizar los cambios en un automóvil puede ser suficiente (incluso se podría prescindir de la dirección).

Los criterios que se usen son discutibles.

¿Cuánto detalle debe tener un diagrama de bloques?

Cuando incluimos varias partes en un mismo bloque estamos haciendo el diagrama menos detallado. Cuando dividimos un bloque en varias partes estamos agregando detalle.

El nivel de detalle debe ser el adecuado para el análisis que se desea realizar. Al contrario de lo que uno pensaría en primera instancia, cuanto menos detallado tenga mejor (siempre que incluya los suficientes). Un diagrama con más información de la necesaria resulta confuso.

En el caso del ejemplo se incluyó un bloque que es el motor porque para aprender a manejar se necesita saber qué hace el motor y como debemos operar para lograrlo; no es imprescindible conocer el funcionamiento interno.

Resumiendo:

Lo siguiente no es una receta pero si es una serie de requisitos que deben cumplir los diagramas de bloques. Si no los cumplen debemos revisarlos.

• Cada parte del sistema que interviene en lo que se desea analizar debe estar representada (puede estar incluida dentro de algún bloque)
• Como cada bloque representa una parte debe llevar por nombre un sustantivo (si fuera un verbo sería una acción).
• Cada parte debe aparecer solo una vez.
• Lo que forma parte permanente del sistema es bloque lo que está en tránsito es flujo.

Debe tenerse en cuenta que un diagrama de bloques no representa el funcionamiento de un sistema aunque pueda percibirse al analizarlo.

ACTIVIDADES.

1- Describir los elementos de los diagramas de bloques y las funciones que cumplen cada uno de ellos.

2- Seleccionar un objeto tecnológico y explicar su funcionamiento mediante un diagrama de bloques.
